低ノイズを実現

S-19914/5シリーズは、伝導ノイズおよび放射ノイズを低減するため、スペクトラム拡散型発振回路を搭載。
スペクトラム拡散型発振回路は、PWM動作時に広い帯域に動作周波数を拡散することによって、特定周波数でのノイズピークを抑えます。
これにより、伝導ノイズは弊社従来品比約1/3に低減。

ノイズ対策が容易になり、車載カメラや各種ECUの低ノイズ化に貢献します。

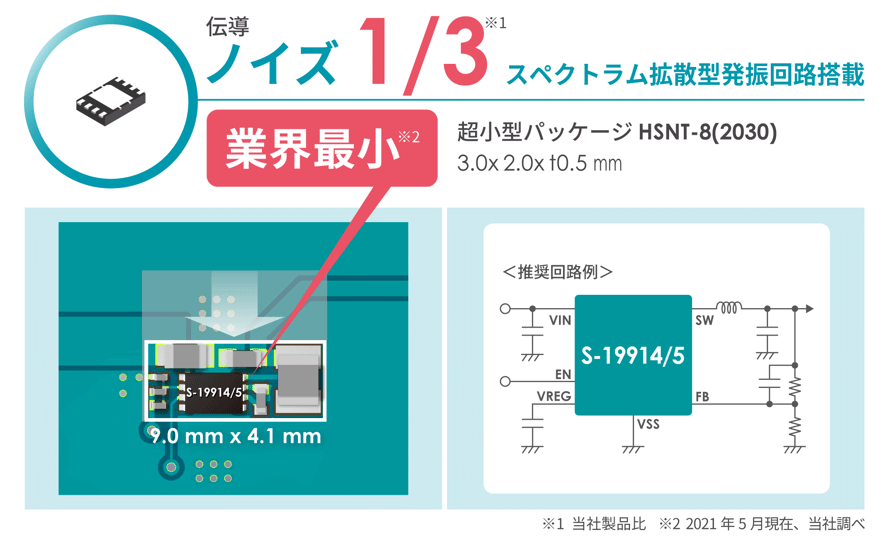

業界最小^※超小型パッケージ

バッテリーに直結可能な36V入力、1A出力電流、同期整流の車載品質スイッチングレギュレータ(DC-DCコンバータ)を、業界最小^※のパッケージHSNT-8(2030）に。
超小型パッケージに加え、発振周波数2.2MHzのため、トータル実装面積も業界最小サイズを実現することが可能です。

また、実装性を重視したガルウィングタイプのパッケージHTMSOP-8もラインナップしています。

リップル対策を容易に

独自のLow Ripple回路を採用したS-19915シリーズなら、外付け部品に頼らずLow Rippleを実現。

出力コンデンサ20uFを推奨する他社同機能製品に比べ、S-19915は半分の10uFの出力コンデンサでありながら、PFM制御時を含めた全負荷電流領域で10mV未満の低いリップル電圧を実現します。

出力コンデンサの小型化、さらには低コスト化に貢献します。
