業界最小^※ 超小型パッケージ

Small

36V入力、600mA出力電流、電流モニタ機能付き1chのハイサイドスイッチを、業界最小^※のパッケージHSNT-8(2030)に。

Space

従来の多ch品と比べ、基板設計の自由度が高いため基板レイアウト設計が容易です。

Flexible

ドライバーステータスモニタ、ドライブレコーダなど、カメラ数増加にも柔軟に対応することが可能です。
多機能化が進む車載カメラ・アンテナ・各種センサなど、様々なアプリケーションの接続診断をSmall, Space, Flexibleに実現します。

接続診断をシンプルに実現

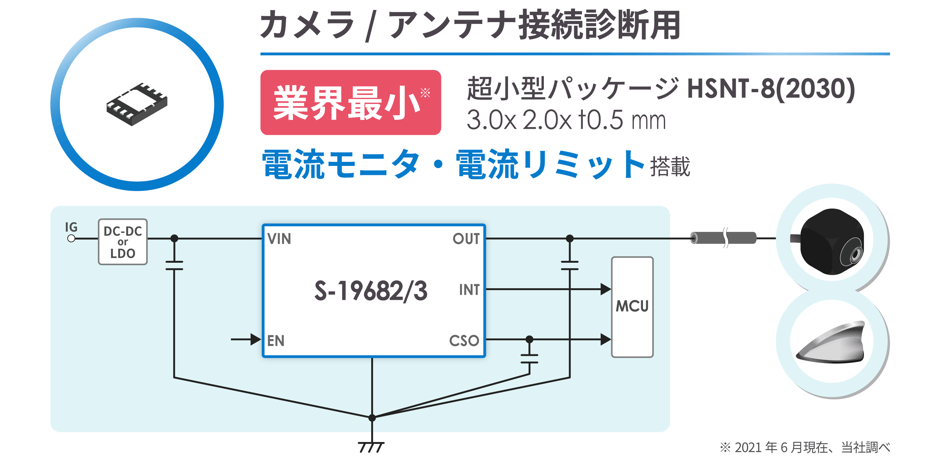

S-19682/3シリーズは、負荷電流に比例した電圧を出力するCSO端子を備えています。 CSO端子は状態出力端子も兼ねるため、MCUでCSO端子電圧をモニタするだけで、カメラ/センサ/アンテナ等の電流モニタと接続状態診断（オープン、通常、地絡、天絡）が可能です。

シンプルな回路構成で、車載機器の更なる安全性向上に貢献します。

高精度電流リミット

S-19683シリーズは、負荷電流が設定値を越えないように制限するリミット電流の精度が、±10%と高精度。
リミット電流値をIC内部で設定することができるため、周辺部品によるバラツキがありません。さらに、リミット電流値が10 mAステップで選択可能なため、接続される負荷に合わせて細かく設定することが可能です。

これらにより、ハイサイドスイッチ前段のDC-DC/LDOに過大なマージンを取る必要が無くなるため、ECU全体の小型化とコストダウンにも貢献します。
